switch-disconnector Compact INS63 - 4 poles - 63 A
Switch-disconnectors to interrupt lines up to 2500 A
This Compact INS63 is a 4 poles non-automatic switch-disconnector with black rotary handle. It is suitable for isolation with positive contact indication, as defined by IEC 60947-1 and IEC60947-3 standards. The operational current is 63A at 415VAC in categories AC22A and AC23A. The rated voltage is 500VAC 50/60Hz or 250VDC. The black rotary handle is designed to offer easy operation and high performance in interruption of currents. Compact INS63 is a class II insulation level front-face device as per IEC 60664 standard.
Detail Produk
| Kode Produk | 28903 |
| Brand | Schneider Electric |
| Berat produk | 0.6 kg |
| Cable cross section | 1.5…50 mm² |
| Daya maksimum | AC-23: 15 kW at 220/240 V AC 50/60 Hz, AC-23: 22 kW at 500/525 V AC 50/60 Hz, AC-23: 30 kW at 380/415 V AC 50/60 Hz, AC-23: 30 kW at 440 V AC 50/60 Hz |
| Deskripsi kutub | 4P |
| Dudukan pemasangan | Plate, DIN rail |
| Durabilitas listrik | AC-22A: 1500 cycles 220/240 V AC 50/60 Hz, AC-22A: 1500 cycles 380/415 V AC 50/60 Hz, AC-22A: 1500 cycles 440 V AC 50/60 Hz, AC-22A: 1500 cycles 500 V AC 50/60 Hz, AC-23A: 1500 cycles 220/240 V AC 50/60 Hz, AC-23A: 1500 cycles 380/415 V AC 50/60 Hz, AC-23A: 1500 cycles 440 V AC 50/60 Hz, AC-23A: 1500 cycles 500 V AC 50/60 Hz, DC-22A: 1500 cycles 250 V DC 4 poles in series, DC-23A: 1500 cycles 250 V DC 4 poles in series |
| Durabilitas mekanis | 20000 cycles |
| Frekuensi jaringan | 50/60 Hz |
| Handle warna | Black |
| IK degree proteksi | IK07 conforming to EN 50102 |
| Indikator posisi kontak | Yes |

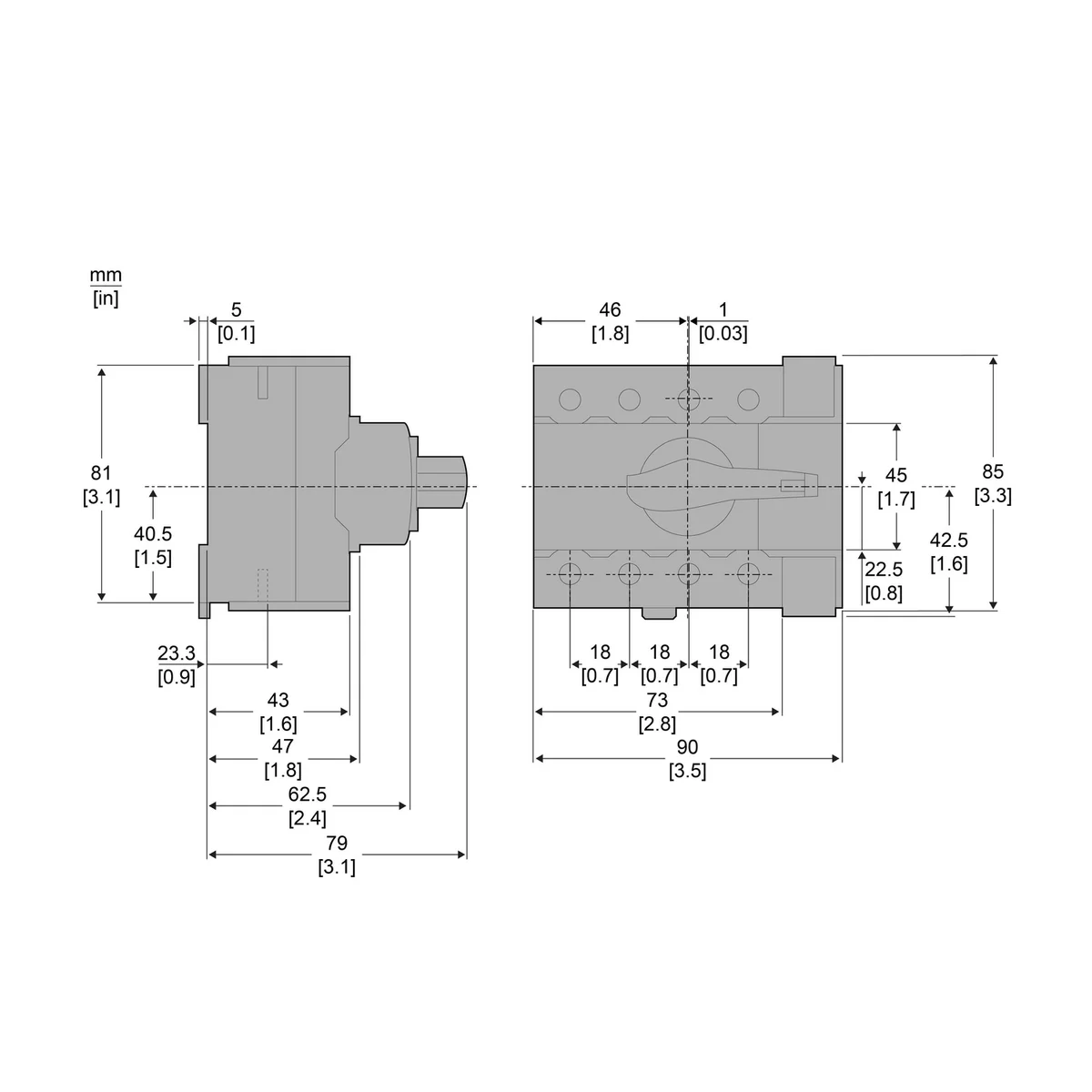

| Jarak antar koneksi | 18 mm |
| Kedalaman | 62.5 mm |
| Kelas tugas intermiten | Class 120 - 60 % |
| Kesesuaian untuk isolasi | Yes |
| Koneksi atas | Front |
| Koneksi bawah | Front |
| Lebar | 90 mm |
| Mode pemasangan | Fixed |
| Nama produk | ComPacT INS |
| Rangkaian | ComPact |
| Sertifikasi produk | CCC, KEMA-KEUR |
| Standar | IEC 60947-3, IEC 60947-1 |
| Suhu udara lingkungan untuk operasi | -25…70 °C |
| Suhu udara lingkungan untuk penyimpanan | -50…85 °C |
| Tinggi | 85 mm |
| Tingkat polusi | 3 |
| Tingkat proteksi IP | IP40 conforming to IEC 60529 |
| Tipe jaringan | DC, AC |
| Tipe kontrol | Rotary handle |
| Tipe produk atau komponen | Switch disconnector |
| Tugas terukur | Uninterrupted |
| Visible break | No |
| [Icm] Terukur hubung singkat making capacity | 15 kA switch-disconnector alone 500 V AC at 50/60 Hz, 75 kA with upstream protection circuit breaker 500 V AC at 50/60 Hz |
| [Icw] Terukur waktu singkat withstand arus | 0.67 kA during 20 s conforming to IEC 60947-3, 1.73 kA during 3 s conforming to IEC 60947-3, 3 kA during 1 s conforming to IEC 60947-3, 0.55 kA during 30 s conforming to IEC 60947-3 |
| [Ie] Arus operasional terukur | AC-22A: 63 A AC 50/60 Hz 220/240 V, AC-22A: 63 A AC 50/60 Hz 380/415 V, AC-22A: 63 A AC 50/60 Hz 440/480 V, AC-22A: 63 A AC 50/60 Hz 500 V, AC-23A: 40 A AC 50/60 Hz 500 V, AC-23A: 63 A AC 50/60 Hz 220/240 V, AC-23A: 63 A AC 50/60 Hz 380/415 V, AC-23A: 63 A AC 50/60 Hz 440/480 V, DC-22A: 63 A DC 125 V 2 poles in series, DC-23A: 63 A DC 125 V 2 poles in series, DC-22A: 63 A DC 250 V 4 poles in series, DC-23A: 63 A DC 250 V 4 poles in series |
| [Ith] Arus termal udara bebas konvensional | 63 A at 60 °C |
| [Ue] Tegangan operasional terukur | 500 V AC 50/60 Hz, 250 V DC |
| [Ui] Tegangan isolasi terukur | 690 V AC 50/60 Hz |
| [Uimp] Tegangan tahan impuls terukur | 8 kV |
